03.05.2010

Фотоячейка

Неплохой альтернативой нашему фоторезистору ФР-764 может служить стандартный фото-свитч, он же - фотоячейка обыкновенная:



Собственно, принцип действия здесь аналогичный - сопротивление изменяется в зависимости от освещенности. Чем ярче свет, падающий на герметичную колбу, тем меньше сопротивление.

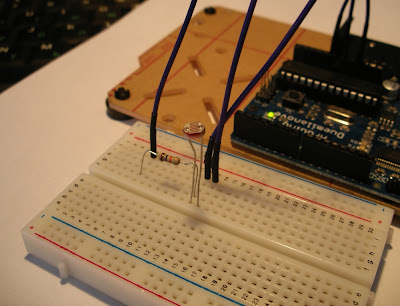

Соберем схему и вспомним скетч из предыдущего эксперимента.



В темноте получаем около 760..790, рассеянный дневной свет 260..290, а прямо под 20Вт-ной галогеновой лампой - в зависимости от расстояния - 30..125. Таким образом, чувствительность - выше, чем ФР-764.

Характеристики этой ячейки на поверку оказались такими: темновое сопротивление не менее 2 МОм, предельное напряжение 150 VDC, пик чувствительности - 540 нм. Но самое главное - скорость реакции - 25 мс. Именно поэтому иногда их называют "фотопереключатель".
